La carte géologique

La carte géologique est la représentation des couches et structures géologiques affleurant à la surface de la terre sur un fond topographique: La carte topographique

Etablissement de la carte topographique:

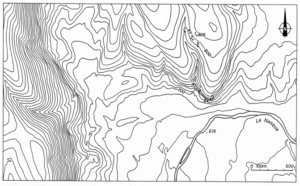

La carte topographique est la représentation des reliefs, qui dans la nature sont en trois dimensions, sur une surface plane , en deux dimensions seulement, et ainsi c’est la dimension hauteur (ou profondeur) qui va manquer dans cette représentation.

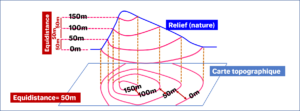

La troisième dimension (la hauteur) sera représentée par les courbes de niveau qui sont des courbes recoupant les points ayant la même hauteur

Etablissement et analyse de la carte géographique

les éléments de la carte géologique

La réalisation de la carte géologique se fait toujours sur un fond topographique (carte topographique de la même région) en représentant les structures géologiques (couches et déformations tectoniques).

La carte géologique comprend plusieurs éléments nécessaires pour son analyse:

-Le titre

-L’échelle

-L’orientation: le nord géographique est toujours ver l’avant

-La légende : comprend des couleurs, lettres, chiffre et symboles, parmi lesquels:

-Couleurs: détermination de la nature pétrographique et l'âge de la roche

-Traits: trois types:

-Très fins: courbes de niveau

-Fins: limites des couches

-Epais: failles

Symboles: T pendage

Identification les structures géologiques au niveau de la carte géologique:

b1: les plis

Un pli se présente au niveau d’une carte géologique sous forme de structures ovoïdes concentriques ayant des pendages opposés des deux cotés du centre (cœur du plis)

Les types de plis:

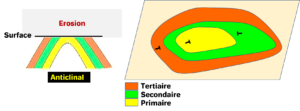

L’anticlinal: lorsque le cœur du plis est le plis ancien

Le synclinal: lorsque le cœur du pli est occupé par les couches les plus récentes

L’identification de la nature d’un fait recours à la restitution de la chronologie des événements intervenant lors de sa formation:

  • Sédimentation et compaction
  • Forces tectoniques
  • Erosion (permet l’affleurement de la structure)

b2- Les failles:

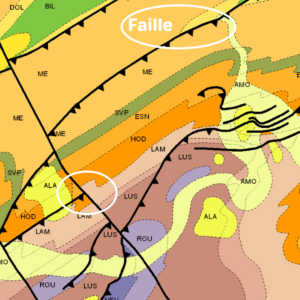

Au niveau des cartes géologiques, la faille est facilement identifiable, elle se présente sous forme de traits noirs épais.

Comme définition, la faille est un contact anormal entre deux couches différentes ( de lithologie et surtout d'âge )

Sur une carte géographique, on distingue plusieurs types de failles suivant:

    • L'âge des deux couches de part et d’autre de la faille
    • Le sens de pendage de la faille
  • Les types de failles:

- La faille normale: la faille s’incline vers les terrains les plus récents

-La faille inverse: Le pendage est dirigé vers les terrains les plus anciens

La faille verticale: l’angle du pendage est à 90°

Le sens et le degré du pendage d’une structure géologique:

Deux cas sont possibles:

c1- Le symbole du pendage est indiqué dans la légende: La leccture du symbole du pendage permet facilement de déterminer le sens et le degré de ce pendage pour chaque structure.

c2- Absence du sens du pendage

Dans ce cas on procède à l’identification du sens et le degré du pendage en utilisant plusieurs méthodes:

  • L’exploitation de l’intersection entre les courbes de niveau et la structure
  • L’exploitation de l’intersection entre la structure et les reliefs

« l’utilisation de ces méthodes est très bien détaillée dans les vidéos explicatives »

L’utilité de la carte géologique:

L’analyse des carte géologique permet:

  • La détermination des conditions de sédimentation des couches géologiques en étudiant leur caractéristiques lithologiques et cela permet l’identification de la paléogéographie de la région étudiée
  • La détermination de la paléo-histoire de la région: En exploitant les données de la légende ( âges des différents terrains) et les principes stratigraphiques qui nous permettent de déterminer la chronologie des évènements géologiques ayant lieu lors de la formation des différentes structures géologiques

Cette analyse (des cartes géologiques) ne concerne que les structures affleurant à la surface de la terre alors que pour l’étude de l’étendue des structure en profondeur, la réalisation d’une coupe géologique à partir de la carte géologique est nécessaire.

La coupe géologique

La coupe géologique est la représentation de l’étendue des structures géologiques en profondeur, sur un fond topographique.

La réalisation de la coupe géologique se fait en deux étapes:

Réalisation du profil topographique:

Le profil topographique est un tracé qui permet de schématiser le relief étudié en deux dimensions (longueur et hauteur) et cela dans un segment déjà choisi et tracé sur la carte topographique.

Pour la réalisation du profil topographique on fait projeter les différents points d’intersection entre les courbes de niveau et le segment (AB), sur un diagramme réalisé sur la base d’une échelle d’hauteur donnée.

Chaque point est projeté en respectant son hauteur

 Représentation des stru ctures géologiques


-On trace premièrement les limites des couches en respectant leur sens et degré de pendage

-Les deux limites de chaque couche doivent être parallèles

-On représente les failles en respectant aussi leur sens et degré de pendage-

L’analyse de la coupe géologique permet de confirmer les données de la carte géologique
