La tension électrique

Tension et différence d'état électrique

Quand une pile est branchée aux bornes d'un dipôle, elle crée une dissymétrie électrique entre ces deux bornes. Cette dissymétrie est à l'origine de la tension électrique entre les deux bornes du dipôle. L'unité de la tension électrique est le volt $$(\mathrm{V})$$

$$\begin{array}{l|l}\hline\text{ microvolt } & 1\mu\mathrm{V}=10^{-6}\mathrm{~V}\\\hline\text{ millivolt } & 1\mathrm{mV}=10^{-3}\mathrm{~V}\\\hline\text{ kilovolt } & 1\mathrm{kV}=10^{3}\mathrm{~V}\\\hline\text{ méga volt } & 1\mathrm{MV}=10^{6}\mathrm{~V}\\\hline\end{array}$$

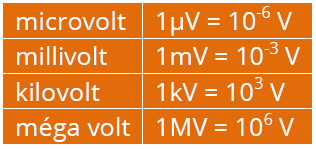

                    Doc 7. Multiples et sous-multiples usuels du volt

Tension et courant

L'existence d'une tension entre les deux bornes d'un dipôle provoque le déplacement de porteurs de charge de l'un vers l'autre. Un courant ne peut traverser un dipôle que s'il existe une tension entre ses bornes.

Doc 8. $$U_{\mathrm{AB}}$$ la tension entre$$A$$ et $$B$$ est représentée par une flèche pointant vers $$A$$

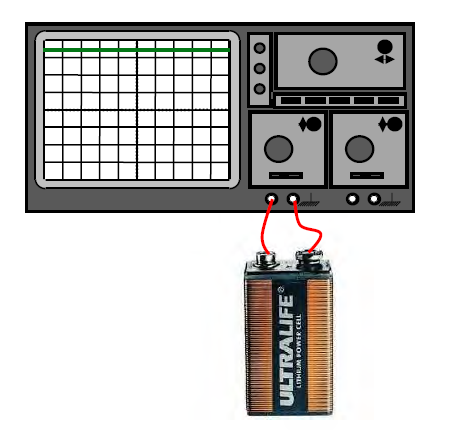

Mesure d'une tension électrique à l'oscilloscope

Expérience




La tension électrique appliquée entre l'entrée $$(Y)$$ et la masse (M) de l

'oscilloscope provoque une déviation verticale $$d=4,5$$ div vers le haut. La sensibilité verticale est $$S_{v}=2 \mathrm{~V} /$$ div.

La tension appliquée est $$\mathbf{U}_{\mathbf{P N}}=\mathbf{S}_{\mathbf{V}} \cdot \mathbf{d}=\mathbf{9} \mathbf{V}$$

ما يجب معرفته

La tension électrique aux bornes d'un dipôle est proportionnelle à la déviation verticale $$\mathrm{d}$$ du spot de l'oscilloscope : $$\mathbf{U}=\mathbf{d} . \mathbf{S}_{\mathrm{v}}$$ Sv Étant la sensibilité verticale de l'oscilloscope



La tension, grandeur algébrique

ما يجب معرفته

La tension électrique aux bornes$$A$$ et $$B$$ d'un circuit est une grandeur algébrique : $$\mathbf{U}_{\mathbf{B}}=-\mathbf{U}_{\mathbf{BA}}$$

Mesure d'une tension avec un voltmètre

Une tension électrique entre deux points d'un circuit se mesure couramment avec un voltmètre ou avec un multimètre utilisé en voltmètre. La déviation de l'aiguille est proportionnelle à la valeur absolue $$U$$ de la tension entre ces deux points. Comme pour le courant électrique, la tension mesurée est donnée par la relation :  $$U=\frac{C \times n}{n_{0}}$$

C : le calibre choisi

in : la déviation de l'aiguille du voltmètre $$\mathrm{n}_{0}$$ : nom total des graduations du cadran du voltmètre

                                 Doc 8. Voltmètre à aiguille avec différents calibres

Incertitude absolue

On peut estimer la précision d'une mesure de tensions pour les appareils à aiguille, le constructeur indique la classe du voltmètre qui permet de calculer l'incertitude absolue $$\Delta \mathrm{U}$$ sur la mesure :$$\Delta U=\frac{\text { classe } \times C}{100}$$

Incertitude relative

L'incertitude relative ou précision de la mesure est donnée par la relation:$$\frac{\Delta U}{U_{m e s}}$$

                                               Doc 9. Multimètre
