Tronc Commun Scientifique Physique chimie Conducteurs ohmiques fiche de cours
Conducteur ohmique - Résistance
Loi d'Ohm
تعريف
Un conducteur ohmique, appelé usuellement résistance, est un dipôle caractérisé par sa résistance $$\mathbf{R}$$ L'unité de la résistance $$\mathrm{R}$$ est l'ohm noté $$\boldsymbol{\Omega}$$.

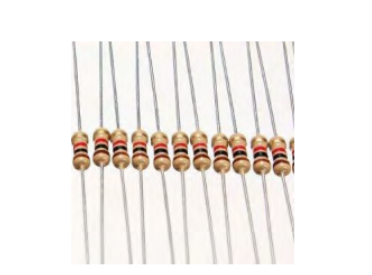

Doc. 1 photo de conducteurs ohmiques

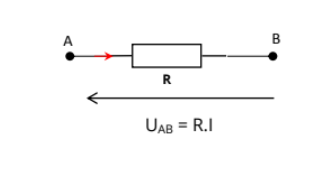

Énoncé de la loi d'Ohm
La tension $$U_{A B}$$ aux bornes d'un conducteur ohmique de résistance $$\mathrm{R}$$ est proportionnelle à l'intensité du courant électrique qui le traverse de $A$ vers $$B: U_{A B}=$$ R.I
ما يجب معرفته

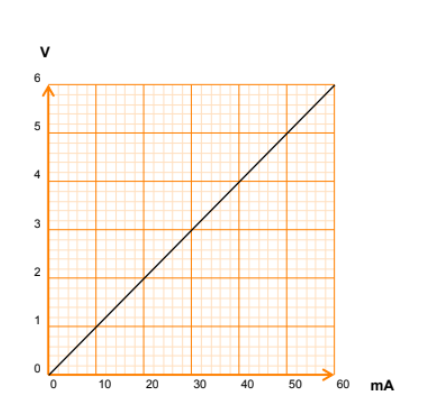

La caractéristique du conducteur homomique passe par l'origine du repère. Le conducteur homomique est un dipôle passif.
Graphiquement la résistance d'un conducteur homomique est égale au coefficient directeur de sa caractéristique $$U_{A B}=f(l)$$.
La résistance $$\mathrm{R}$$, ou la conductance $$\mathrm{G}$$, est une constante qui caractérise un conducteur homomique à une température donnée.
Limites d'utilisation
Un conducteur homomique, le passage du courant électrique s'accompagne d'un dégagement de chaleur : c'est l'effet Joule. Les constructeurs indiquent la puissance maximum $$P_{\max }$$ à ne pas dépasser au risque de détériorer le dipôle par un échauffement excessif.

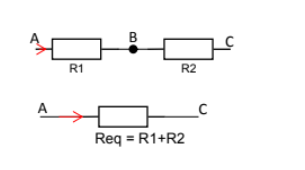

Lois d'association des résistances
